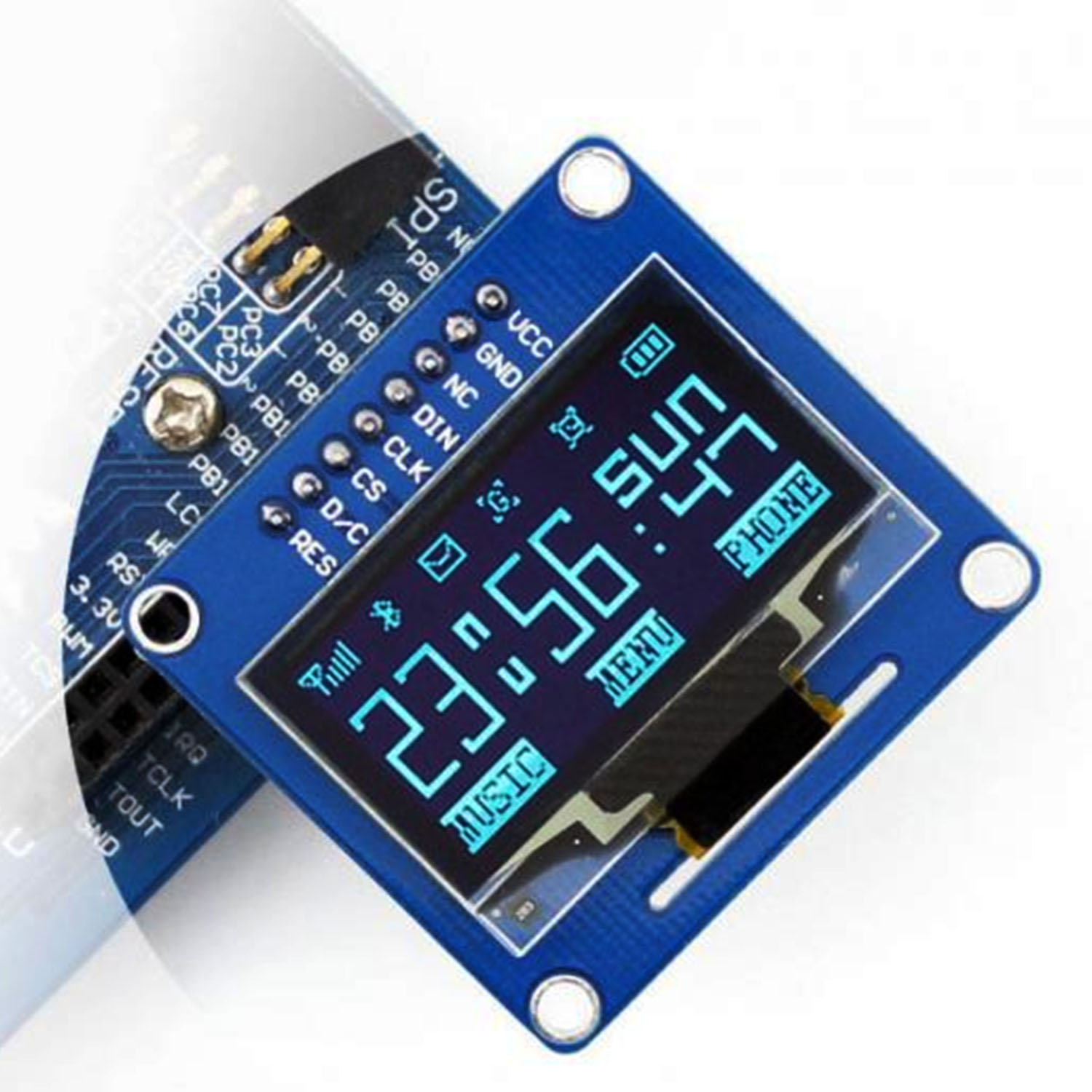

OLED дисплей Waveshare 1,3 дюймов 128х64

1. Описание:

OLED экран изготовлен из отдельных 128x64 белых органических (OLED) светодиодов. Каждый светодиод включается / выключается с помощью чипа управления. Так как дисплей сам является источником света, дополнительная подсветка не требуется. Это позволяет обеспечить высокую контрастность дисплея, а так же значительно снижает энергозатраты, необходимые для его питания.

Как драйвера в дисплее используется чип SSD1306, который позволяет передавать данные по протоколам I2C, SPI и 8-битного параллельного протокола. Как правило, такой широкий выбор интерфейсов предоставляет дисплей с разрешением 128x64 пикселей. В OLED дисплеях с разрешением 128x32, доступный только протокол SPI. В статье ниже используется именно SPI для подключения, так как он наиболее универсален и требует малого количества контактов.

Характеристики:

• Драйвер дисплея: SH1106
• Интерфейс: 3 ведущий SPI, 4-проводной SPI, I2C
• Рабочее напряжение: 3,3 В
• Напряжение интерфейсов 3,3
• Разрешение: 128 * 64
• Размер дисплея: 1,3-дюйма
• Цвета: Синий
• Угол обзора:> 160 °
• Размеры: 40,5мм * 37,5мм
• Рабочая температура: от 20 ° С до 70 ° С
• Температура хранения: от -30 ° С до 80 ° С

Назначение выводов:

1. VCC Напряжение питания (3,3 В-5В)
2. GND Общий
3. NC не используется
4. DIN Вход данных
5. CLK Вход тактовых
6. CS Выбор кристалла, активный низкий уровень
7. D / C Выбор Команды / Данные. низкий уровень для команд, высокий для данных
8. RES Сигнал сброса, активный низкий уровень

2. Схема подключения OLED дисплея Waveshare 1,3 дюймов 128х64 к плате Arduino:

Для подключения данной схемы понадобится:

1. Плата Ардуино

2. Кабель для Ардуино
