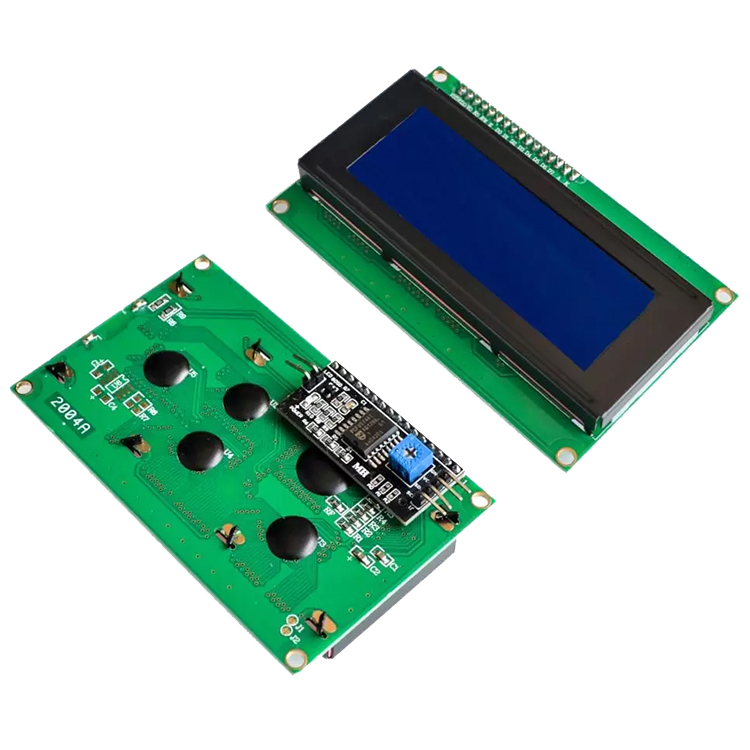

LCD дисплей 2004 I2C с жёлтой подсветкой

Цена:
142.00 грн.
Нет в наличии, только предзаказ


1. Описание:

LCD экран 20 символов 4 строки с управлением по шине I2C (TWI, IIC), что очень удобно при нехватке свободных выводов на Arduino, достаточно подключить всего два провода (само-собой не считая питания) и можно полностью управлять дисплеем.

Данный дисплей построен на базе чипа совместимого с HD44780, это дает возможность работать с ним через библиотеку LiquidCrystal. Текстовый дисплей имеет 80 символов и 4 строки.

Характеристики:

  • I2C адрес 0x27 или 0x3f (в зависимости от версии I2C адаптера)
  • чип конвертера I2C: PCF8574A
  • количество символов в строке: 20
  • количество строк: 4
  • поддержка кириллицы: отсутствует.
  • цвет фона - синий, цвет символов - белый
  • контраст настраивается подстроечным резистором с обратной стороны платы
  • питание: 5В
  • размеры точки: 0.55 x 0.55 мм
  • шаг точки: 0.60 x 0.60 мм
  • размеры символа: 2.96 x 4.75 мм
  • шаг символов: 3.55 x 5.35 м
  • размеры: 98 x 60 x 20 мм

В работе I2C можно выделить несколько преимуществ:

  • Для работы требуется всего 2 линии – SDA (линия данных) и SCL (линия синхронизации).
  • Подключение большого количества ведущих приборов.
  • Уменьшение времени разработки.
  • Для управления всем набором устройств требуется только один микроконтроллер.
  • Возможное число подключаемых микросхем к одной шине ограничивается только предельной емкостью.
  • Высокая степень сохранности данных из-за специального фильтра подавляющего всплески, встроенного в схемы.
  • Простая процедура диагностики возникающих сбоев, быстрая отладка неисправностей.
  • Шина уже интегрирована в саму Arduino, поэтому не нужно разрабатывать дополнительно шинный интерфейс.

2. Cхема подключения LCD дисплея к Ардуино:

3. Библиотеки длявзаимодействие с Arduino:

Для взаимодействие Arduino c LCD 1602 по шине I2C вам потребуются как минимум две библиотеки:

  • Библиотека Wire.h для работы с I2C уже имеется в стандартной программе Arduino IDE.
  • Библиотека LiquidCrystal_I2C.h, которая включает в себя большое разнообразие команд для управления монитором по шине I2C и позволяет сделать скетч проще и короче. Нужно дополнительно установить библиотеку После подключения дисплея нужно дополнительно установить библиотеку LiquidCrystal_I2C.h
    Скачать библиотеку для работы с экраном I2C LiquidCrystal_I2C.
