Производитель: Китай
Артикул: 000780

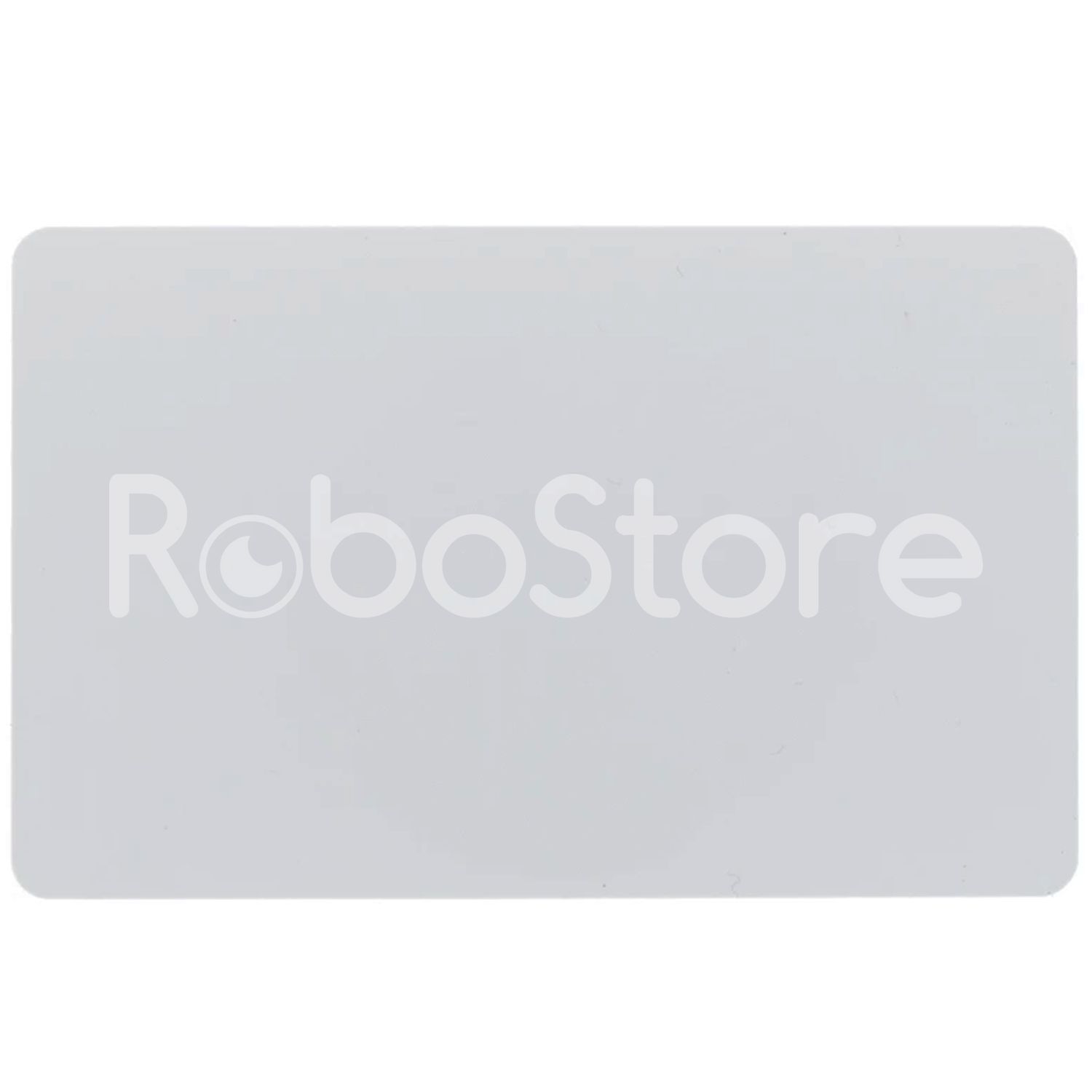

RFID NFC модуль PN532 с картой доступа

Цена:
176.00 грн.
Есть в наличии


1. Описание:

NFC (Near Field Communication, связь в ближнем поле) – это набор стандартов для мобильных устройств для установления радиосоединения "точка-точка" простым поднесением устройств друг к другу.

Данный сканер не только способен считывать и записывать информацию RFID-карт Mifare и меток, но и позволяет обменивается данными с другими устройствами, поддерживающими технологию NFC (Near Field Communication). А значит Ваш смартфон или планшет станет частью нового проекта. Сканер основан на микросхеме PN532 и поддерживает беспроводные протоколы ISO14443 Type A/B.

Модуль можно использовать в системах контроля доступа в помещения, охранных системах, в составе умного дома, системах позиционирования роботов и т.д. Для подключения модуля используется интерфейсы UART, I2C или SPI. При использовании сигнала прерывания при подключении модуля используются всего три контакта контроллера.

Основные характеристики

  • Микросхема: PN532
  • Логика: КМОП, 3.3В
  • Напряжение питания: 3.3-5В
  • Максимальный потребляемый ток: 150 мА
  • Потребляемый ток в режиме ожидания: 100 мА
  • Потребляемый ток в режиме считывания: 120 мА
  • Потребляемый ток в режиме записи: 120 мА
  • Дальность считывания: 5 - 7 см
  • Антенна: встроенная, на плате
  • Размеры: 42.7 х 40.4 мм

Интерфейсы связи модуля

  • I2C
  • SPI
  • HSU (High Speed UART)

Поддерживаемые режимы работы

  • RFID (чтение/запись)
  • P2P соединения
  • NFC для работы со смартфонами на платформе Android

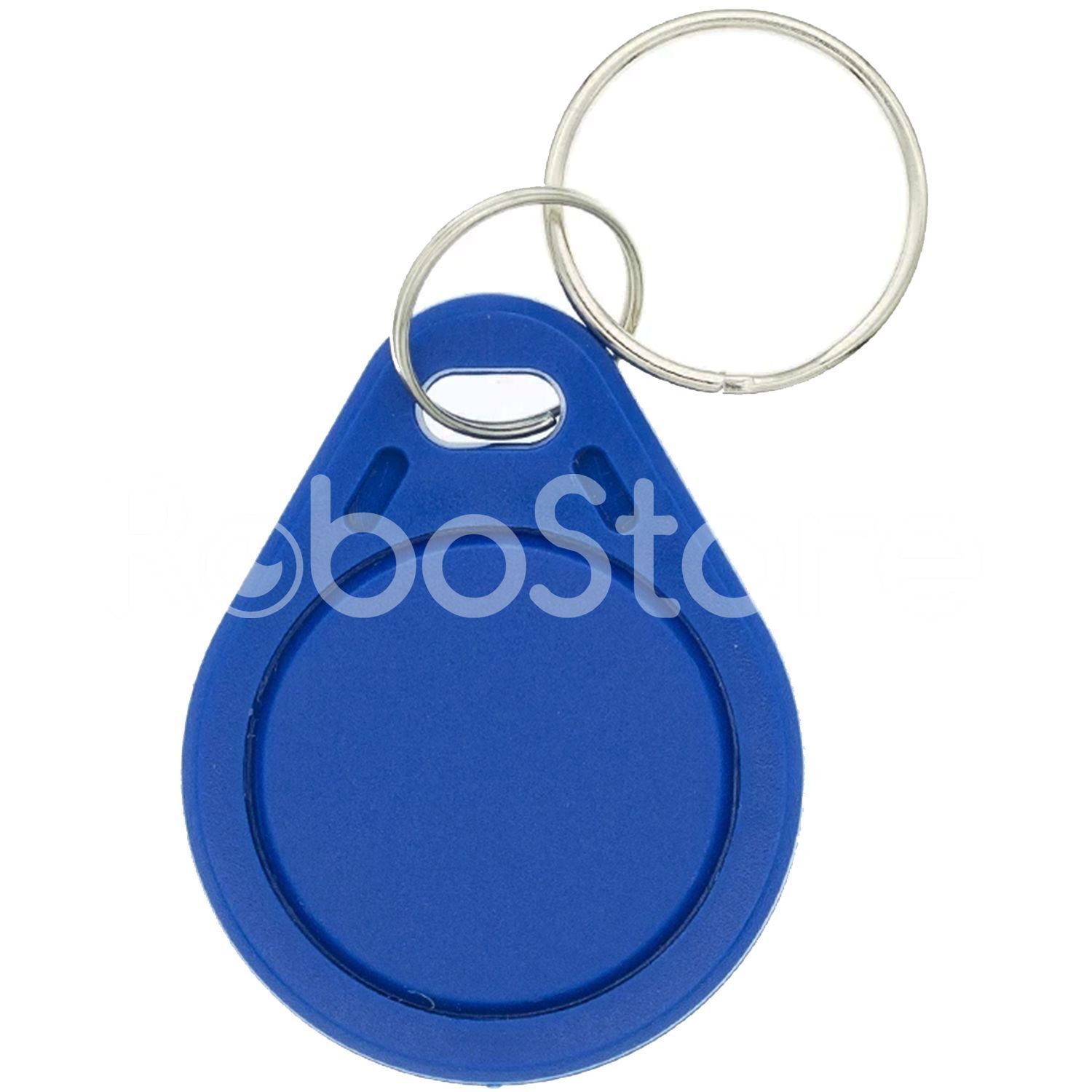

Поддержка следующих RFID-чипов (меток, брелоков и карт):

  • ISO 14443 Type A - NXP Mifare 1k, 4k, Ultralight, Desfire
  • ISO 14443 Type B
  • ISO/IEC 14443-4-совместимые чипы
  • FeliCa
  • Jewel
  • TopaZ

Основные преимущества

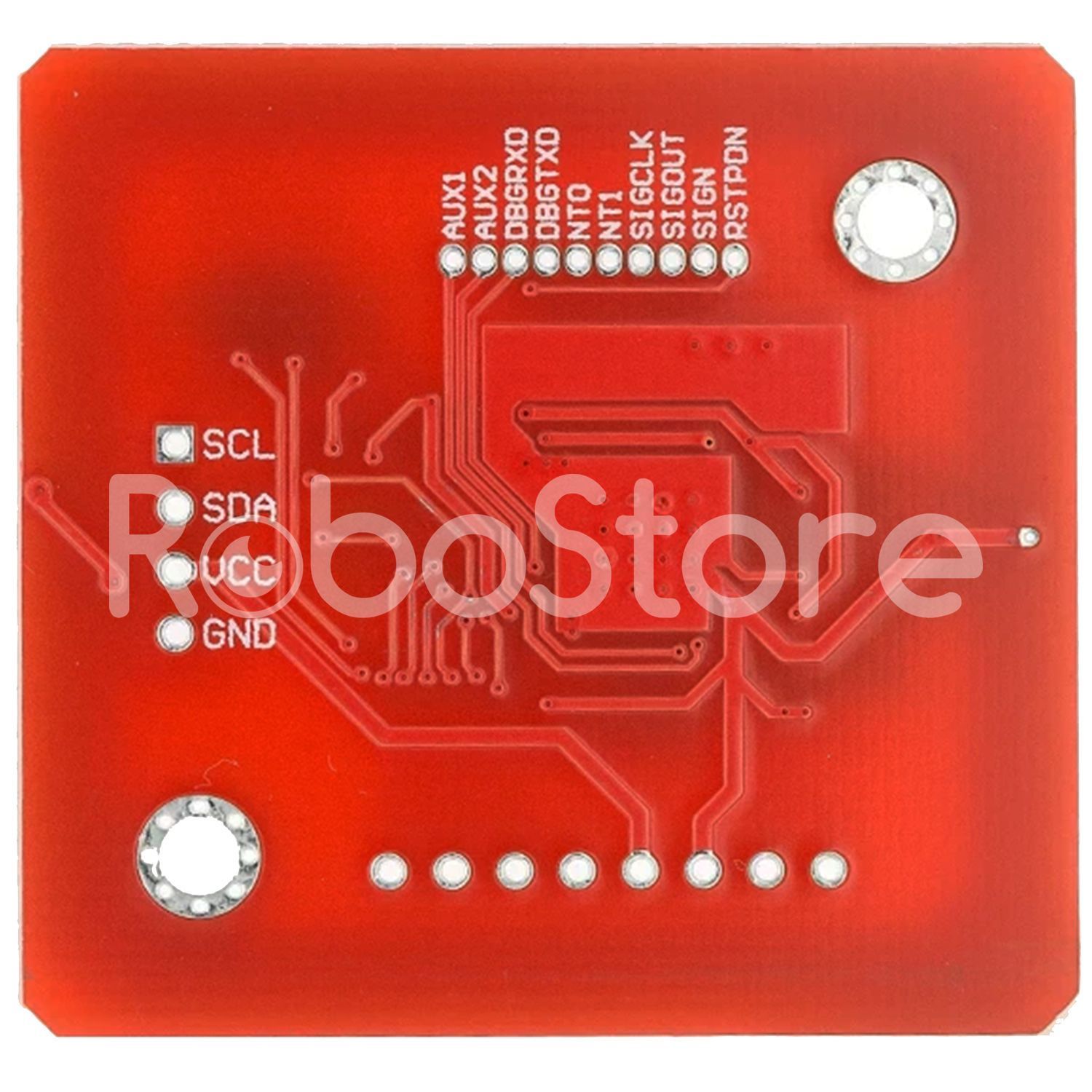

  • Выводы GPIO микросхемы NXP PN532

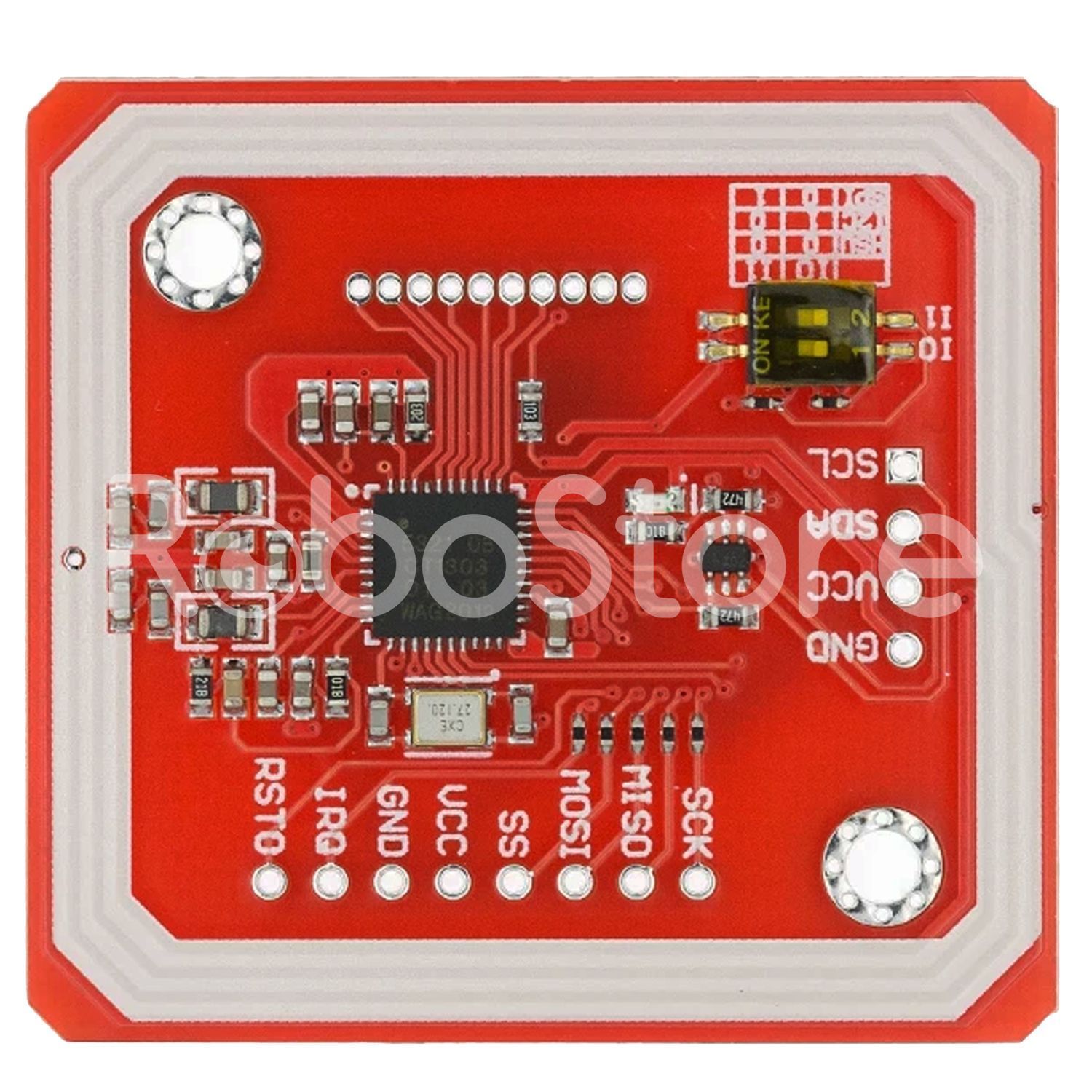

  • Выбор интерфейса переключателем
  • Встроенный преобразователь уровней - 5В TTL для I2C и UART, 3.3В TTL для SPI

2. Схема подключения к плате Arduino:

3. DataSheet PN532:
