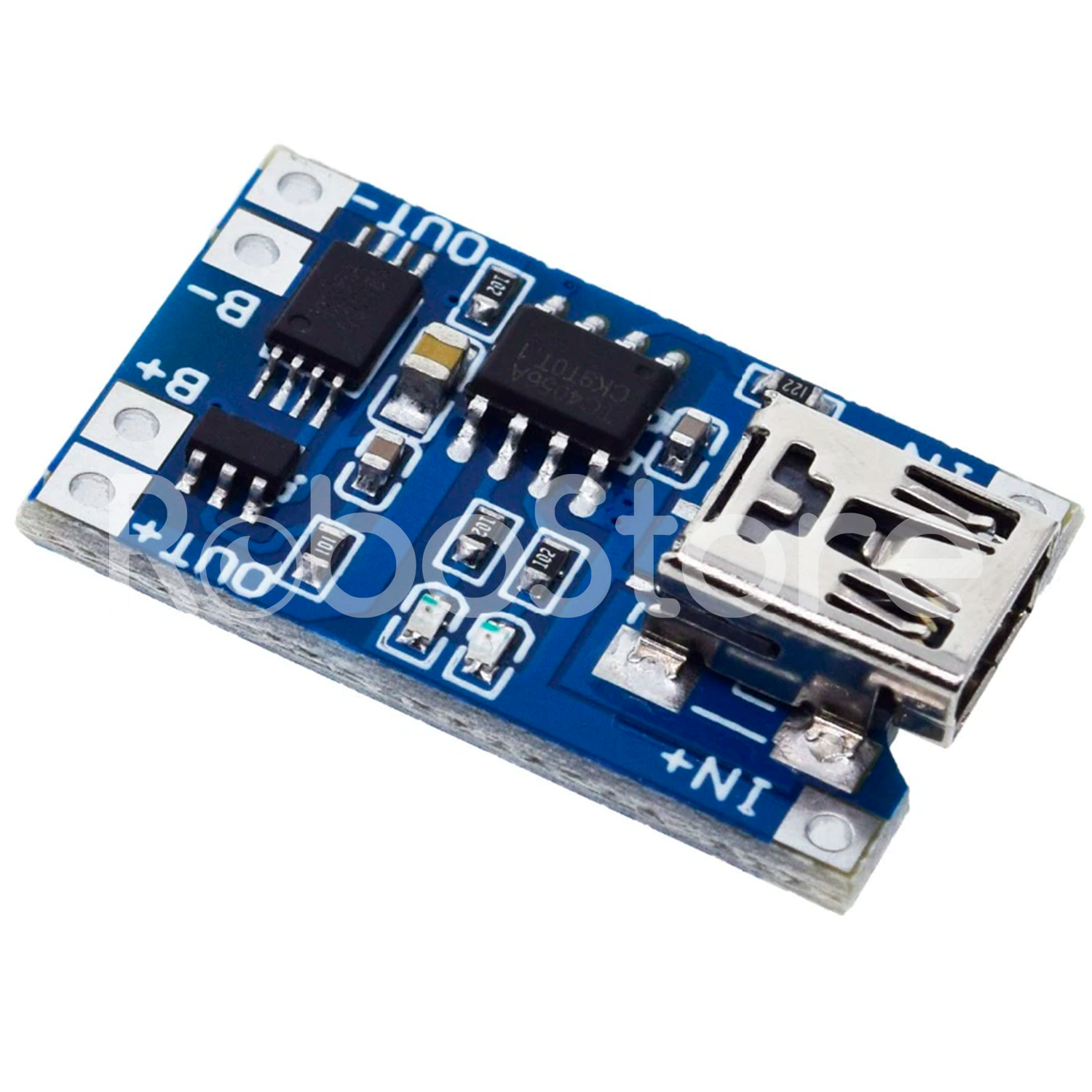

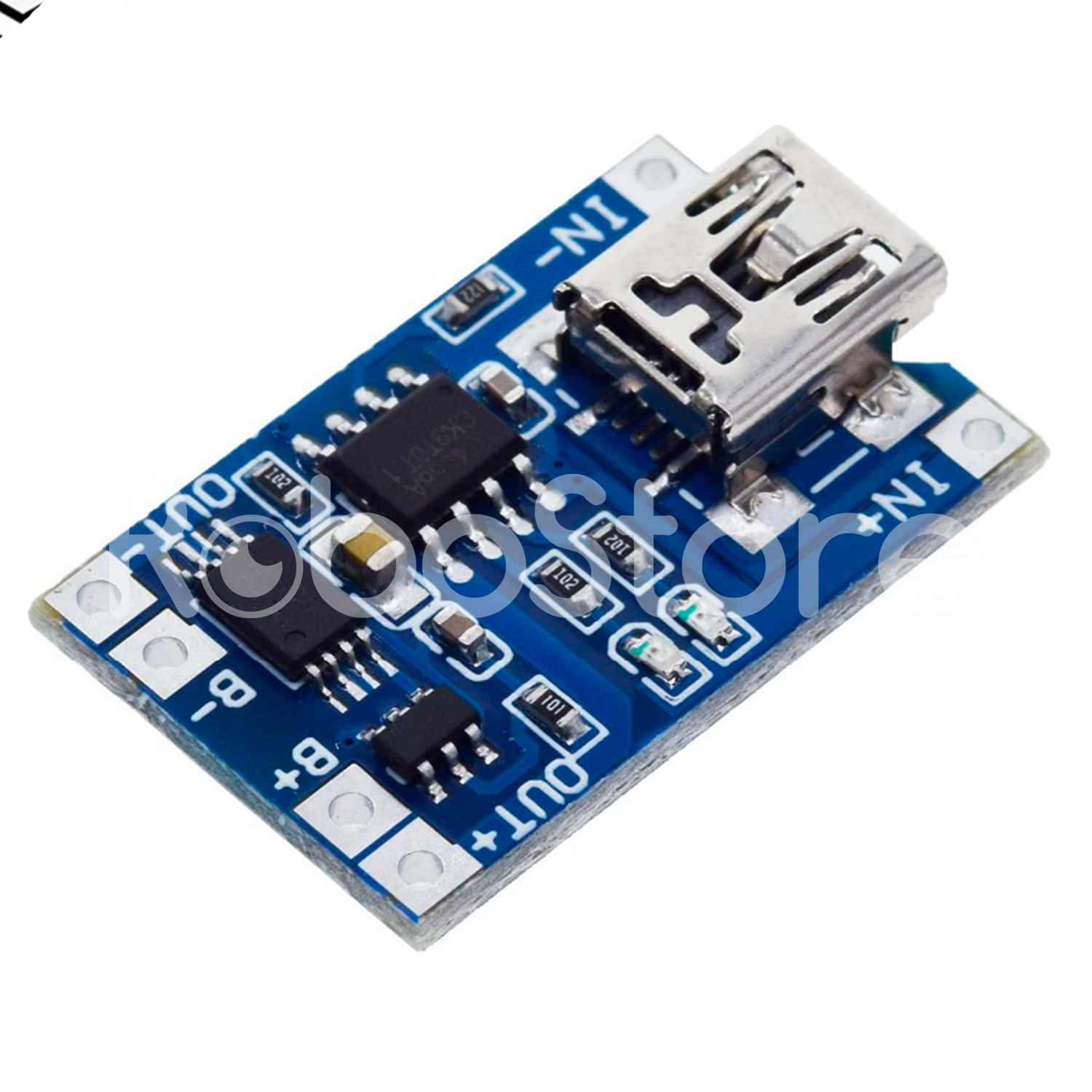

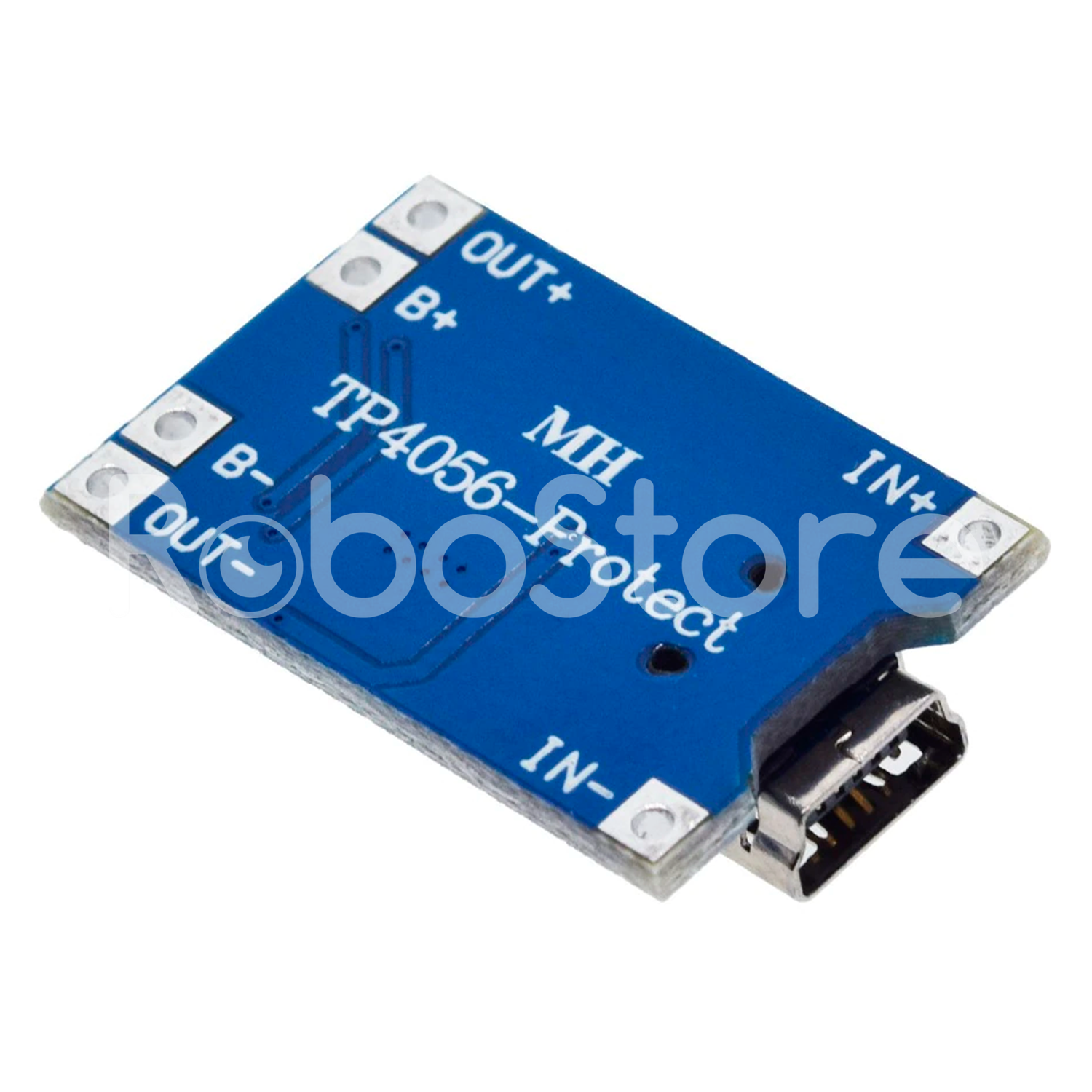

Зарядное устройство TP4056 с контролем заряда батареи 18650

Цена:
25.00 грн.
Есть в наличии


1. Описание:

Для заряда литий-ионных и литий-полимерных аккумуляторов необходимо специальное зарядное устройство, которое будет обеспечивать в процессе заряда тепловую стабильность и исключать угрозу выхода её из под контроля. Для этой задачи применяются зарядные устройства на микросхеме TP4056.

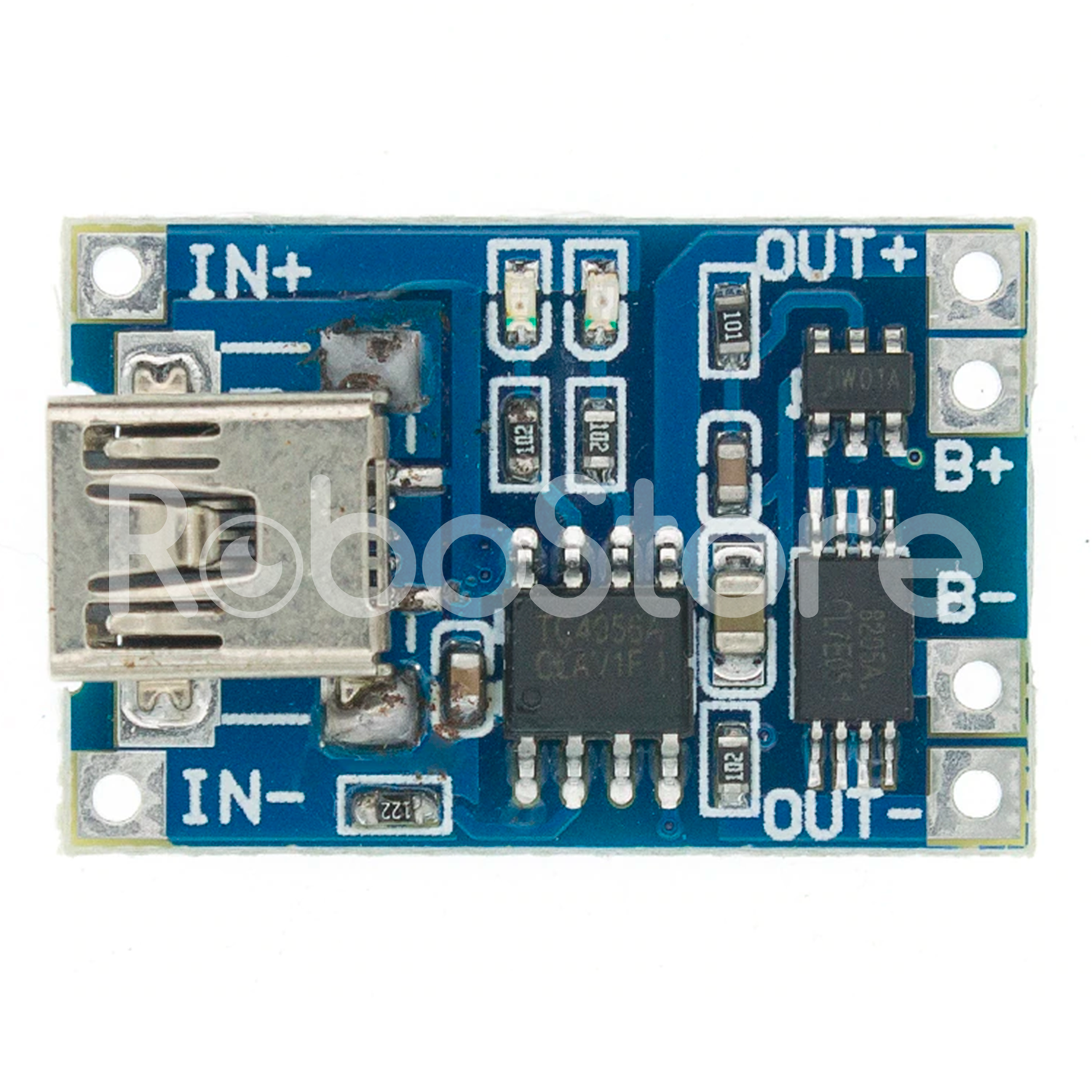

Подключение к зарядке через стандартный разъём microUSB или через дублирующие контакты + и —
Аккумулятор подключается к контактам B+ и B-
Нагрузка подключается к контактам OUT+ и OUT-

Красный светодиод на плате это индикация заряда аккумулятора, синий - индикация окончания заряда аккумулятора.

Характеристики:

  • Входное напряжение - 5 В через MicroUSB или IN + IN
  • Общее напряжение зарядки - 4.2 В
  • Ток арядки - 1 А. Можно изменить путем изменения 1K2 резистора рядом с IN-

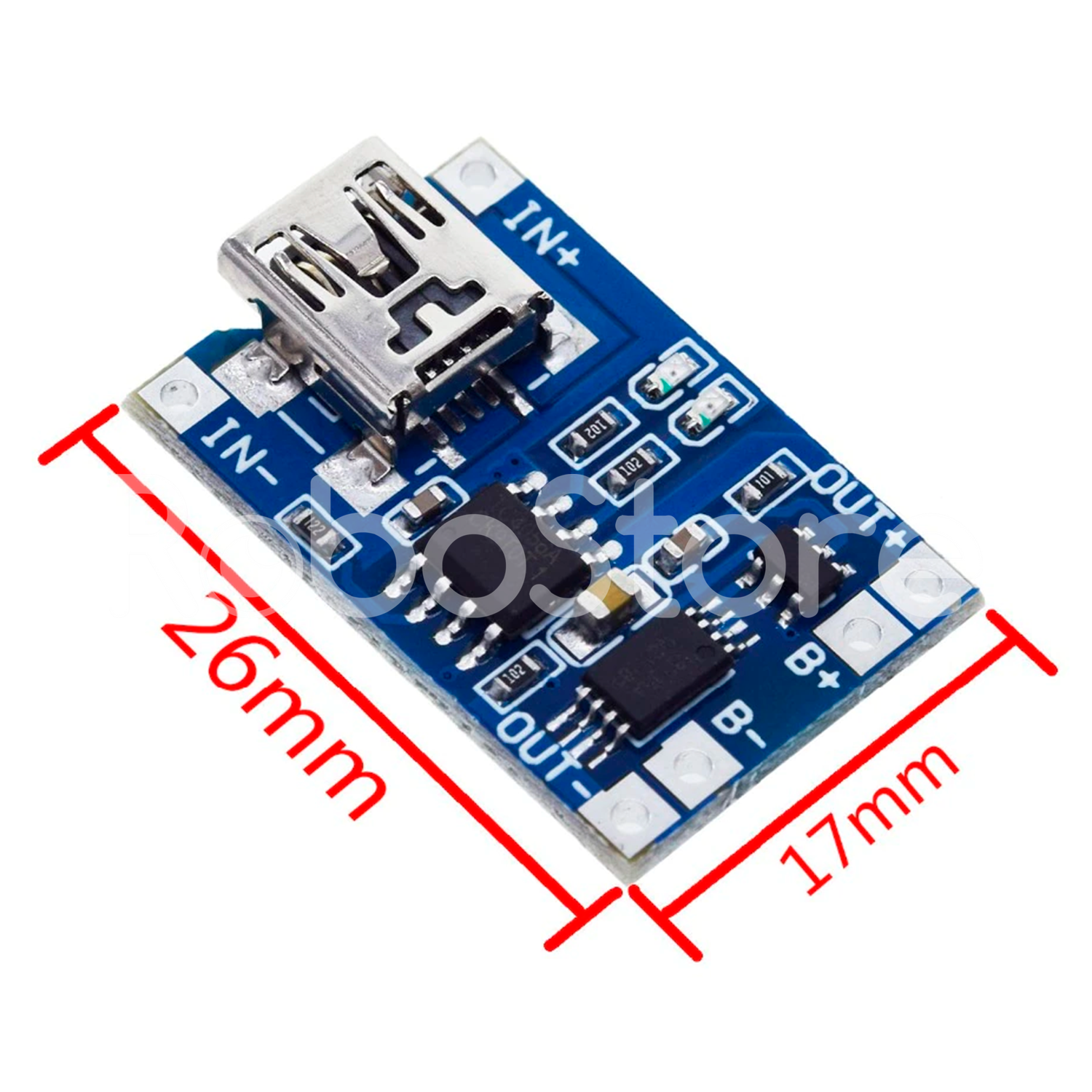

  • Размер платы: 17 х 26 мм.

2. Принципиальная схема зарядного устройства TP4056:

3. DataSheet TP4056:

Datasheet
