Производитель: Китай
Артикул: 000787

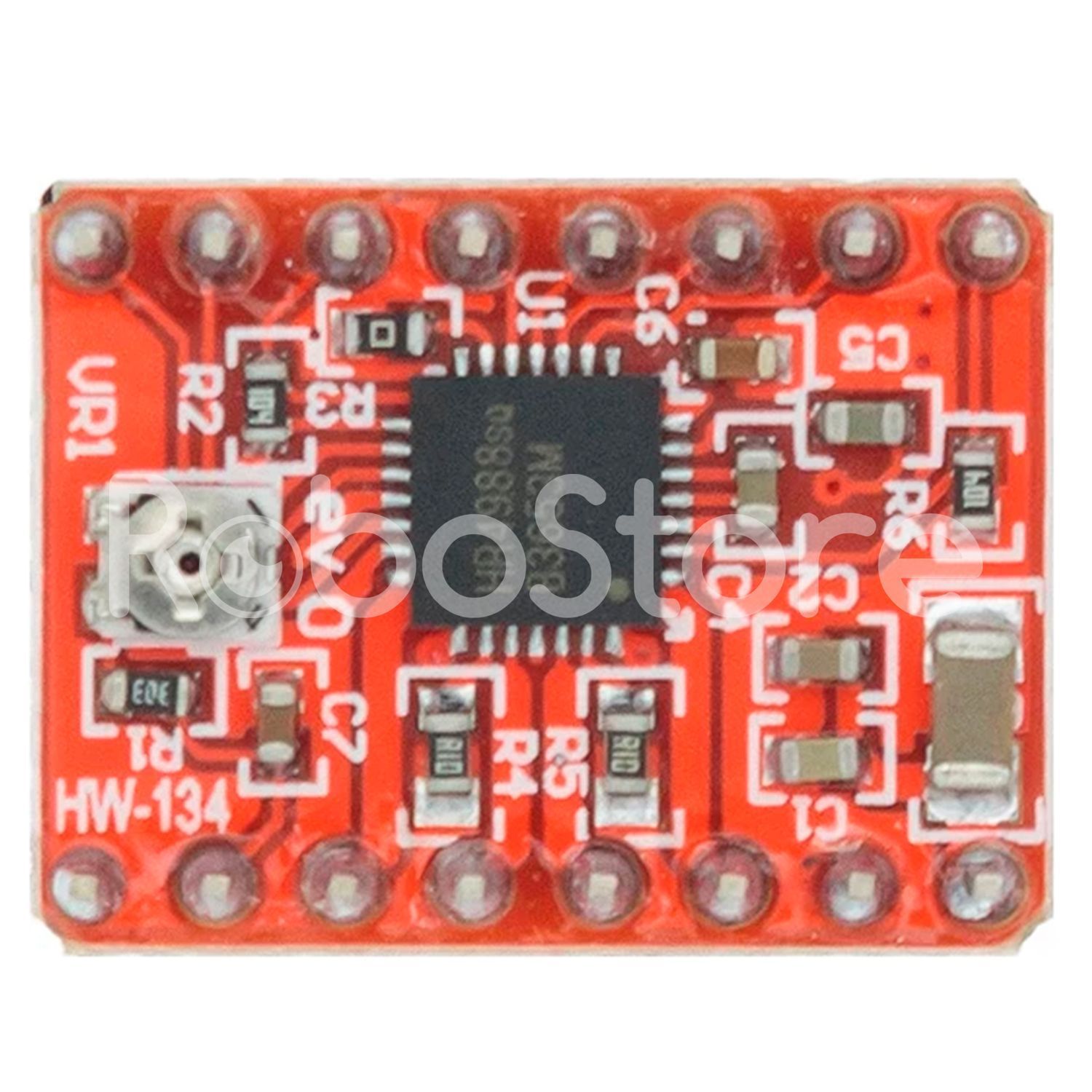

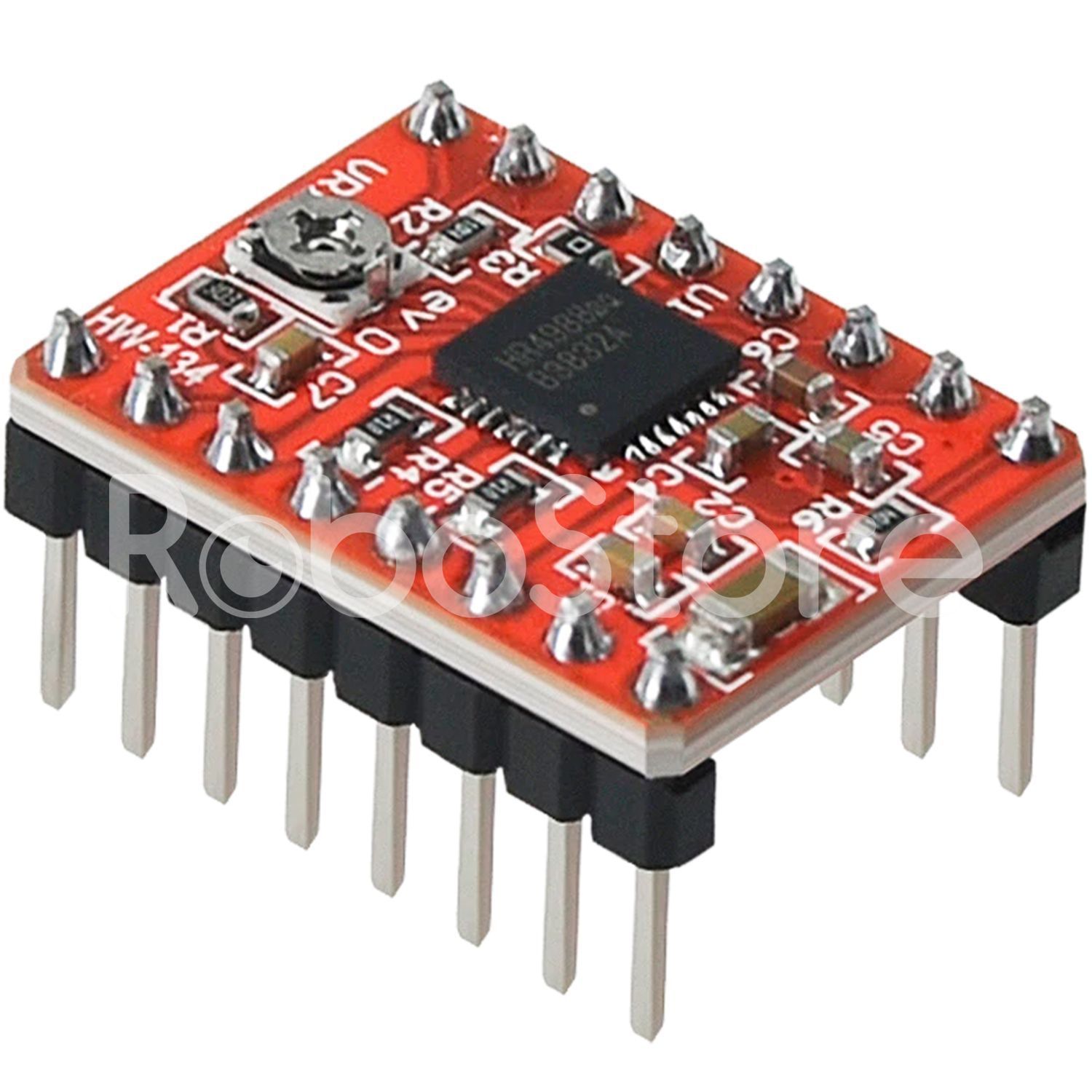

Драйвер шагового двигателя А4988

Цена:
35.00 грн.
Есть в наличии


1. Описание:

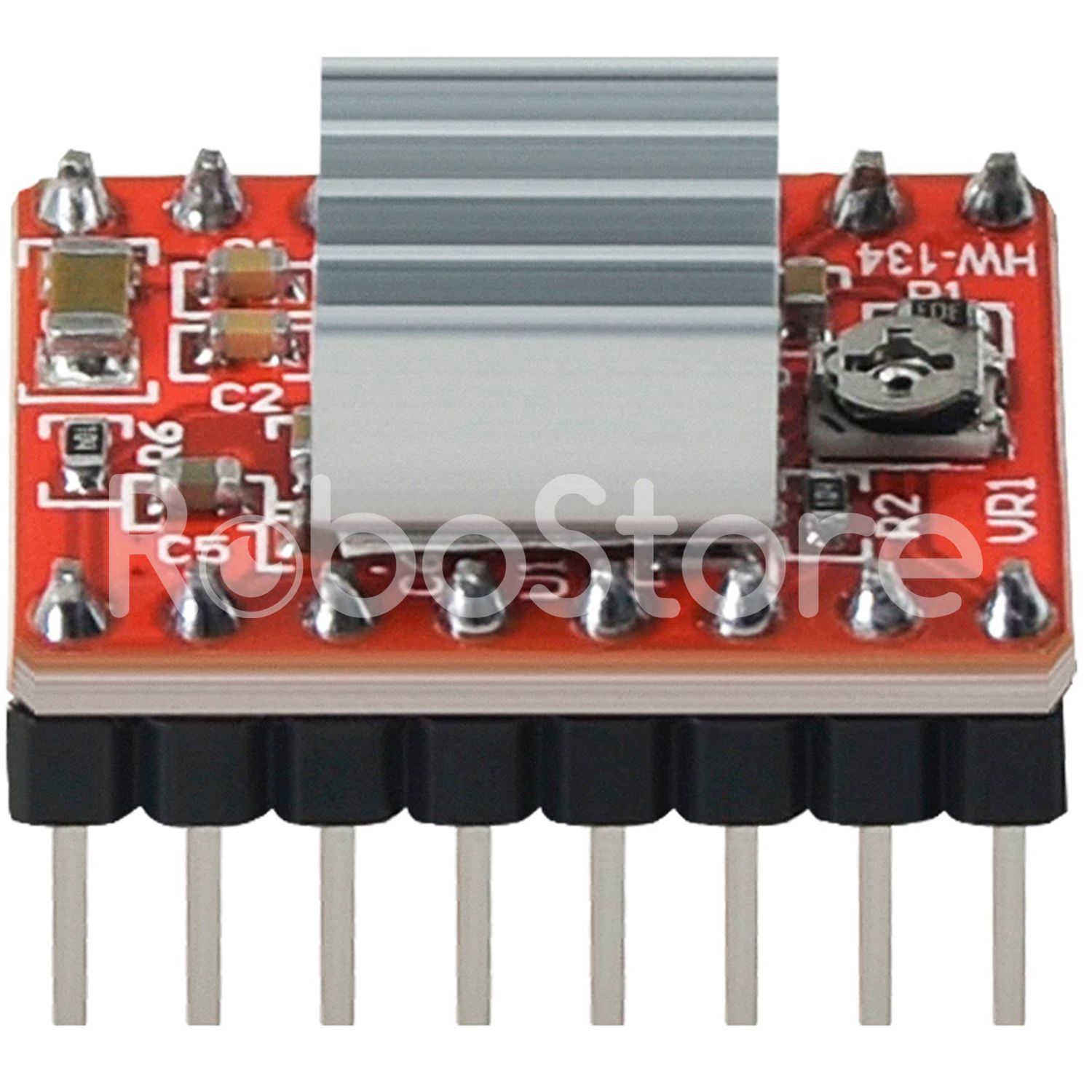

Шаговые двигатели представляют собой электромеханические устройства, задачей которых является преобразование электрических импульсов в перемещение вала двигателя на определенный угол. Шаговые двигатели применяются там, где требуется высокая точность перемещений. Примеры использования – принтеры, факсы и копировальные машины, станки с ЧПУ, 3D-принтеры. Для управления шаговыми двигателями используют специальные устройства – драйверы шаговых двигателей. Популярный драйвер шагового двигателя А4988 (рис. 1) работает от напряжения 8 - 35 В и может обеспечить ток до 1 А на фазу без радиатора (и до 2 A с радиатором). Модуль A4988 имеет защиту от перегрузки и перегрева. Одним из параметров шаговых двигателей является количество шагов на один оборот 360°. Например, для шаговых двигателей Nema17 это 200 шагов на оборот, т.е 1 шаг равен 1.8°. Драйвер A4988 позволяет увеличить это значение за счёт возможности управления промежуточными шагами и имеет пять режимов микрошага (1(полный), 1/2, 1/4, 1/8 и 1/16).

Характеристика драйвера мотора:

  • напряжения питания: 8-35 В
  • режим микрошага: 1, 1/2, 1/4, 1/8, 1/16
  • напряжение логики: 3-5.5 В
  • защита от перегрева
  • максимальный ток на фазу: - 1 А без радиатора; - 2 А с радиатором
  • размер: 20 х 15 мм
  • без радиатора: 2 г

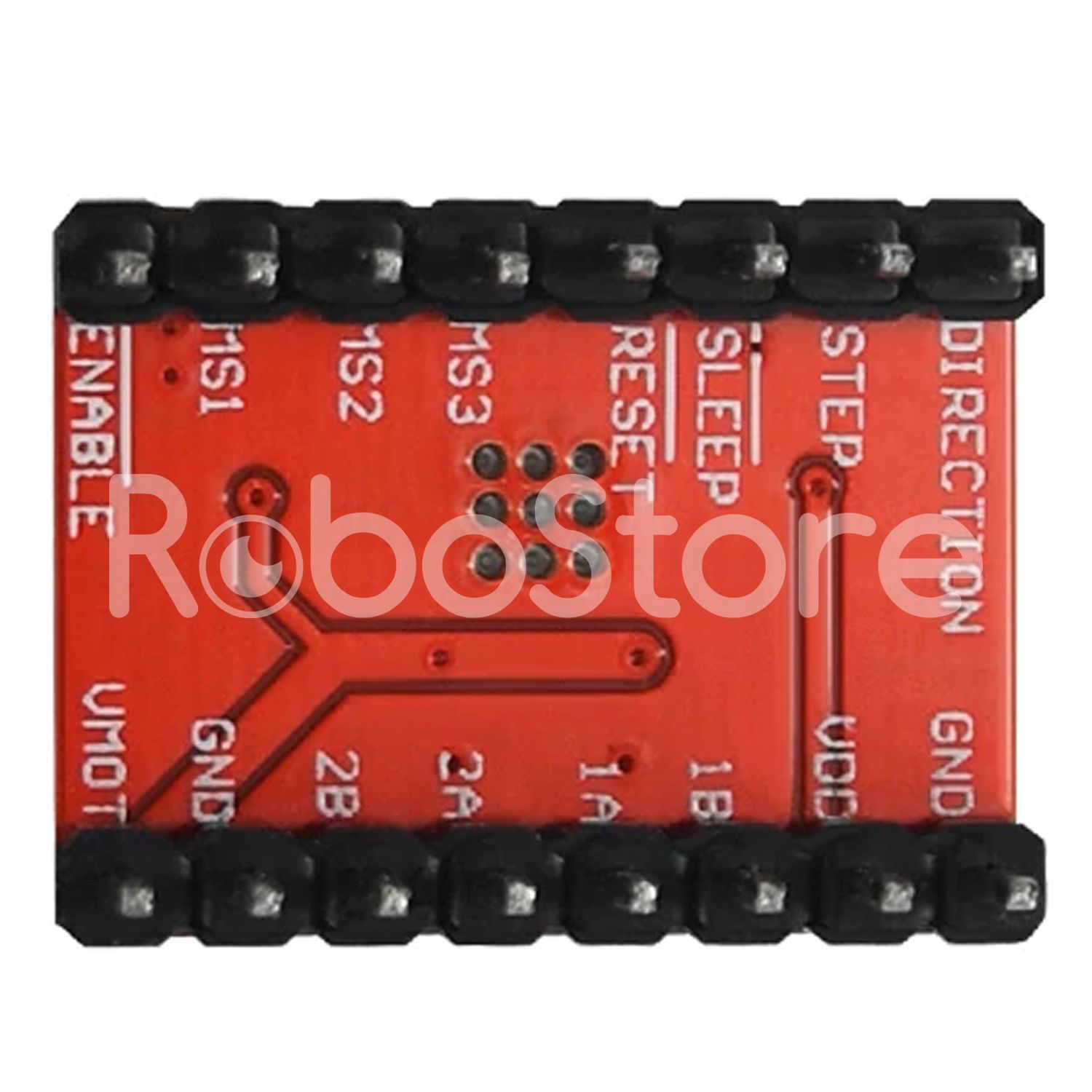

Назначение контактов драйвера:

  • ENABLE – включение/выключение драйвера
  • MS1, MS2, MS3 – контакты для установки микрошага
  • RESET - cброс микросхемы
  • STEP - генерация импульсов для движения двигателей (каждый импульс – шаг), можно регулировать скорость двигателя
  • DIR – установка направление вращения
  • VMOT – питание для двигателя (8 – 35 В)
  • GND – общий
  • 2B, 2A, 1A, 1B – для подключения обмоток двигателя
  • VDD – питание микросхемы (3.5 –5В)


2. Схема подключение к плате Atduino:


3. DataSheet А4988:

DataSheet
